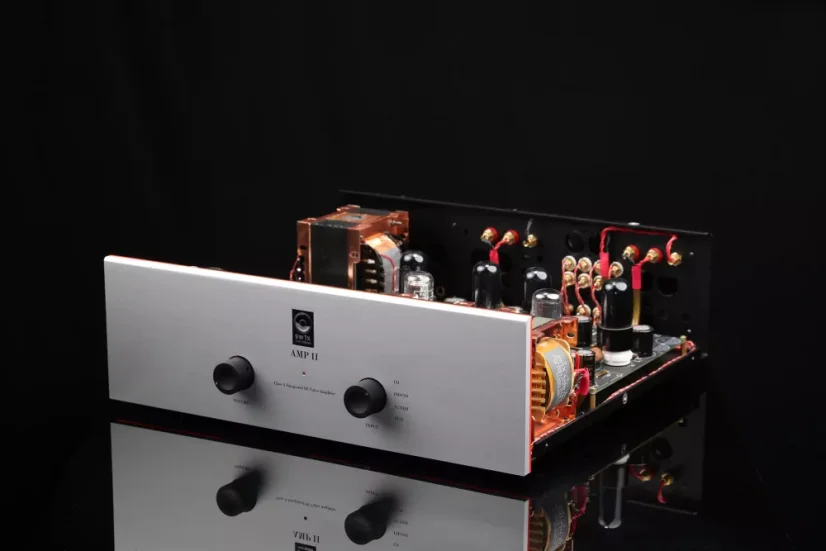

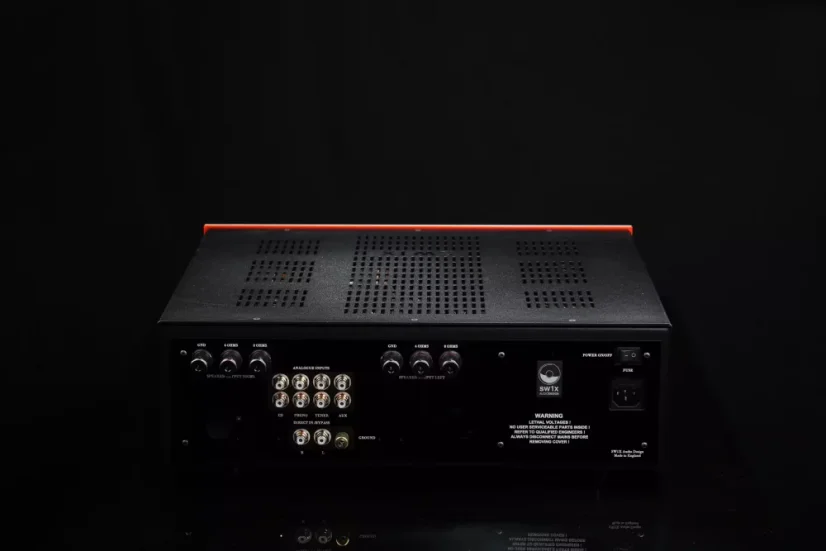

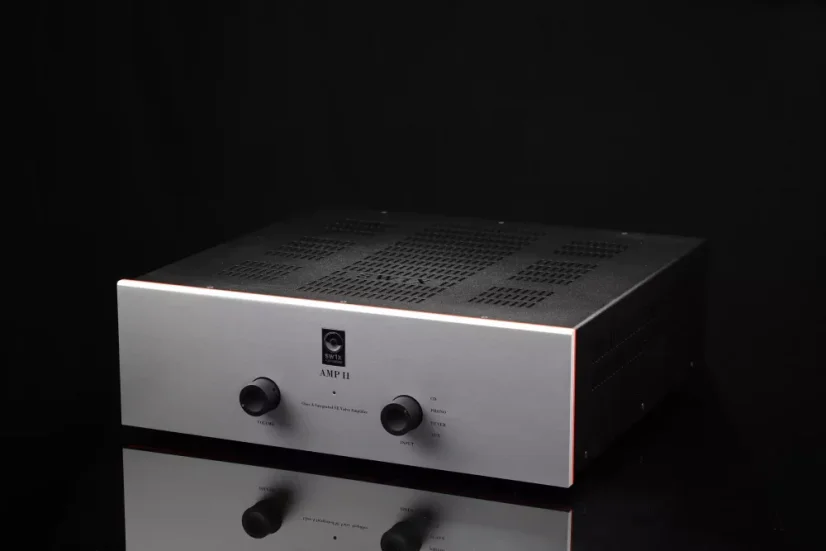

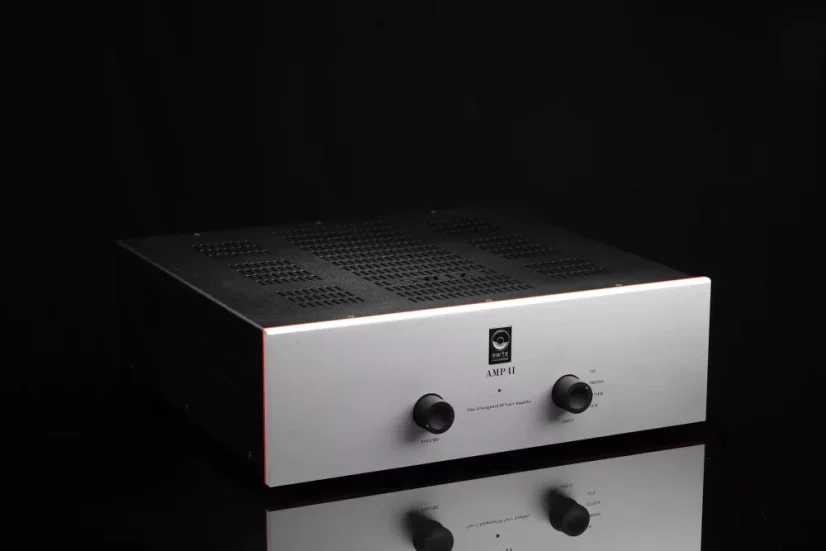

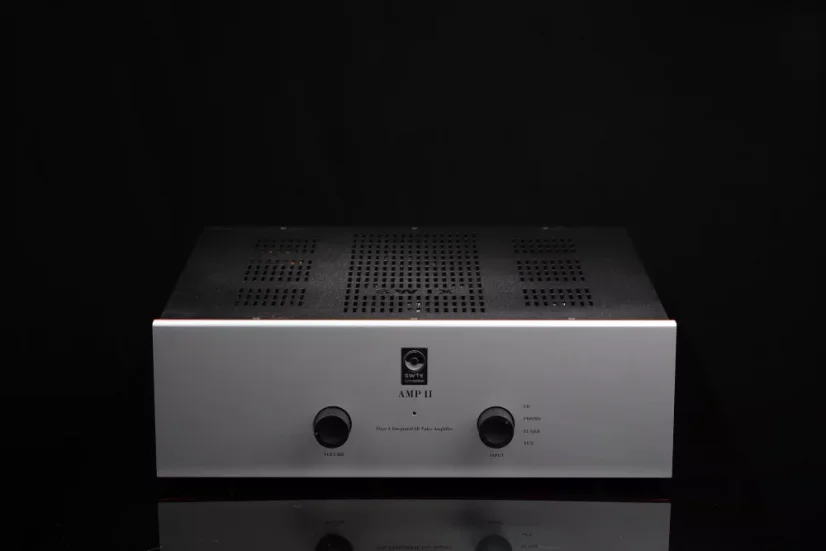

SW1X AMP II Trident je paralelní jednostranný zesilovač třídy A.
Podobně jako Electra je Trident v podstatě dvoustupňový výkonový zesilovač, avšak s paralelním jednostupňovým koncovým stupněm 6V6GT spojeným s vysoce kvalitním předzesilovačem. Více
Výrobce: SW1XKód produktu: P00221-1 Doprava a platba
11 250 € s DPH
SW1X AMP II Trident je paralelní jednostranný zesilovač třídy A.
Podobně jako Electra je Trident v podstatě dvoustupňový výkonový zesilovač, avšak s paralelním jednostupňovým koncovým stupněm 6V6GT spojeným s vysoce kvalitním předzesilovačem. Více
Výrobce: SW1XKód produktu: P00221-1 Doprava a platba
SW1X AMP II Trident je k dispozici v různých verzích
Speciální a klasická verze s různými variantami výkonových transformátorů (Permalloy nebo SHiB a UHiB) a s měděným nebo měděno-stříbrným vinutím.
Funkce integrovaného zesilovače SW1X Audio Design™ AMP II
- Speciálně vybrané a harmonicky sladěné komponenty a kvalita materiálů
- Paralelní jednokanálový, nulový NFB, třída A, výkonová pentoda (zapojení triody), ventilový výkonový zesilovač
- Pouze 2 stupně zesílení
- Hybridní bodová 2bodová technika hardwarového zapojení pro co nejkonzistentnější výsledky produkce
- 2 × 6J7 řidič/vstupní stupeň ventilů pohánějící 4 × 6V6G triodově zapojené výkonové pentodové ventily
- Transformátory SW1X Audio Design™ s měděným vinutím Super HiB DC jádra (50 W) se zakázkovým designem a výstupním signálem
- Kvazi monofonní, přímo vyhřívaný zdroj B+ s dvojitou diodovou rektifikací ventilů
- Vnitřní zapojení výhradně s našimi vodiči SW1X Genesis a Opus
- Síťové transformátory a tlumivky s jádrem Orient grain M6 EI
- Ventilově usměrněný napájecí zdroj s pevným předpětím
Elektronky: 2 × 6J7, 4 × 6V6GT, 1 × 5U4G
Volitelné doplňky
- Transformátory SW1X Audio Design™ s vlastním designem a plně nebo částečně postříbřeným jádrem Super HiB nebo Ultra HiB stejnosměrného signálu na výstupu
- 24stupňové diskrétní ovládání hlasitosti zesilovače SW1X
- Plně pevně zapojený lampový výstupní stupeň na bakelitové desce
- Jemné stříbrné zapojení na vstupu, bakelitové desce a výstupu
- Černé kondenzátory VK Gate v napájecím zdroji B+
- AN 2W nemagnetické niobové rezistory na pevně zapojené bakelitové desce
- Síťové transformátory Super HiB s dvojitým jádrem C
- Mezistupňové oddělovací kondenzátory signálu: 1. Měděná fólie v oleji nebo 2. Stříbrné fóliové kondenzátory
- AN 2W stříbrné, nemagnetické, tantalové rezistory
Specifikace
- Jednosměrný, třída A, nulový NFB, výstupní výkon (W): 12, které zní minimálně jako 35 W a dynamické podání působí jako 350 W ve spojení s reproduktory s vysokou citlivostí (doporučuje se min. 96 dB/W/1 m).
- Vstupní citlivost: 1 V
- Vstupní impedance (ohmy): 1,5 V (V): 47K nebo 100K
- Výstupní impedance (Ohmy): 47kW: 4 & 8
- Maximální spotřeba energie: 200 W
- Výstupní šum, nevážený: < 0.5 mVrms
- Rozměry bez elektronek a nožiček (v × š × h): 250 × 440 × 400 mm
- Hmotnost: 21 kg
Poznámka: Vzhledem k probíhajícímu výzkumu a vývoji společnosti SW1X Audio Design se specifikace mohou změnit bez předchozího upozornění.
Řada integrovaných zesilovačů SW1X Audio Design®
Všechny naše integrované zesilovače jsou čistě ventilové zesilovače třídy A s nulovým NFB a většina z nich je single ended, produkují tedy superkvalitní výkon 2-8 W, který zní jako 20-80 W při spojení s vysoce citlivými reproduktory (doporučuje se min. 96 dB/W/1 m), kde tlumení a dynamické podání působí jako 200-800 W.
Protože se jedná o ventilové zesilovače pracující v čisté třídě A, v režimu Single Ended bez jakéhokoli druhu zpětné vazby, je konstrukce obvodů tak elegantně jednoduchá, jak jen může být.
Kvalita zesílení je proto téměř zcela závislá na faktoru kvality materiálů a komponentů použitých při návrhu obvodu.
Všechny naše integrované zesilovače jsou nabízeny ve 4 verzích
- STD, všechny s měděným vinutím, orientované jádro M6 EI OPT.
- Speciální, celoměděné jádro Super HiB DC OPT
- Classic, měděné/stříbrné vinutí, jádro Super HiB DC OPTs
- Signature, stříbrné/stříbrné vinutí, jádro Super HiB DC OPTs
AMP II a AMP III lze objednat s rozdílnou vstupní citlivostí pod 1 V RMS a kolem 2 V RMS, tzv. verze High Gain a Low Gain.
